DISMONTUB, S.L.

Seguridad y rentabilidad en el montaje de tuberías con junta elástica

Desde hace cinco años, la empresa española Dismontub contribuye con sus innovadoras soluciones a facilitar el montaje de tuberías realizadas en todo tipo de materiales y tamaños. La demanda de sus productos sobrepasa incluso el mercado nacional, habiendo logrado ya también una notable presencia fuera de nuestras fronteras. Román Serrano, fundador de la compañía, analiza en este artículo las claves de este éxito.

El dispositivo Dismontub nació de la experiencia adquirida en el montaje de tuberías, (fibrocemento, fundición dúctil, hormigón con campana, PRFV, HCCH), teniendo su primera aplicación en una obra de 19 Km. de fundición dúctil de 1.200 mm, y de 18 km de 1.000 mm. Tras las pruebas iniciales se realizaron algunas modificaciones, consiguiendo finalmente el resultado esperado en cuanto a seguridad y producción.

Nacía así, en 2007, Dismontub S.L., una empresa española que recoge 30 años de experiencia personal en el montaje de todo tipo de tuberías de cualquier diámetro.

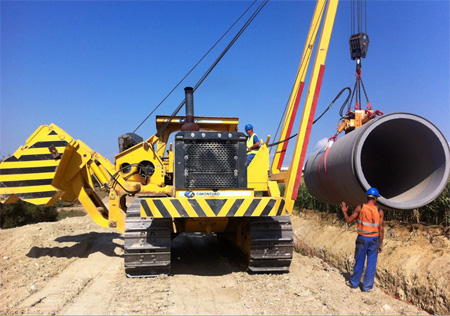

Montaje de tubo de hormigón con camisa de chapa de 1.600 mm en Portugal.

Desde hace años los avances tecnológicos en materia de implementos de montaje de tuberías han sido escasos, caros y muy limitados en su uso (tanto por los pesos como por los diámetros así como por la gran variedad de materiales utilizados para la fabricación de tuberías), por lo que como profesional del sector y junto a mi equipo de colaboradores, hemos logrado diseñar, fabricar y patentar el dispositivo mecánico que cualquier empresa de montaje de tuberías debería tener en cuenta.

Dismontub une seguridad laboral y rentabilidad económica, así como una elevada producción asociada a una gran precisión y calidad de trabajo, acotando además las mermas de materiales que se producen con los montajes tradicionales.

Este implemento, como hemos dicho, nace de la necesidad de hacer más rentables las obras, tanto en seguridad como en producción y costes. Con Dismontub rebajamos el tamaño y número de maquinas a emplear, lo que se traduce en abaratar los costes, y aumentamos la producción entre un 25 y un 35%, primando siempre la seguridad.

Este sistema puede sustituir a los utilizados hasta el momento para este tipo de trabajos, porque con Dismontub la maniobra de montaje se realiza con gran precisión haciéndolo totalmente seguro. Podemos regular la presión y ejercer solo la fuerza necesaria para vencer la presión de la junta.

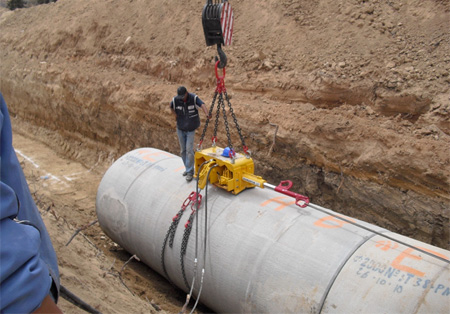

Montaje de tubo de hormigón con camisa de chapa de 2.000 mm y 25 t, en Argelia.

Los métodos que se utilizan para el montaje de tuberías son: el montaje con cablestracter (es muy lento y hoy en día, con los márgenes con los que las empresas de montaje trabajan, no es rentable), el montaje en línea (cuando la misma máquina que va excavando monta los tubos, al tener que empujar en la boca del tubo con el cazo puede dañarlo), y el más utilizado, es colocar con una eslinga el tubo, dando un fuerte tirón con el giro de la maquina (este método esta desaconsejado por las fábricas de tubos puesto que al no poder controlar la fuerza del tirón, el tubo golpea contra el otro tubo pudiendo dañar el recubrimiento interior y deteriorarse así antes de lo previsto).

Una eficaz alternativa

A lo largo de los kilómetros que se han hecho para montar la red de distribución en España, hemos tenido la oportunidad de visitar varias obras de tubería y ver diferentes métodos de montaje. En Sevilla, por ejemplo, vimos cómo estaban montando un tubo de hormigón con campana de 1.000 mm, y cómo la máquina de 20 t no podía montarlos con la fuerza del giro. Tenían una mini-cargadora dentro de la zanja con la que a base de golpes y con la ayuda de la giratoria montaban los tubos.

Y en Ciudad Real también vimos algo parecido, montando un tubo de fundición dúctil de 1.600 mm. Una excavadora de 34 ton. sujetaba el tubo y otra de 18 t, dentro de la zanja lo empujaba. Para ello tenía que clavar el cazo en el suelo y utilizar la fuerza del balancín y del cazo, lo que hacía romper la cama de los tubos y tener que ir reparándola.

Como alternativa, una excavadora de 20 t equipada con Dismontub consigue montar tubos de fundición dúctil K-9 de 1.200 mm con toda seguridad, alcanzando una alta productividad.

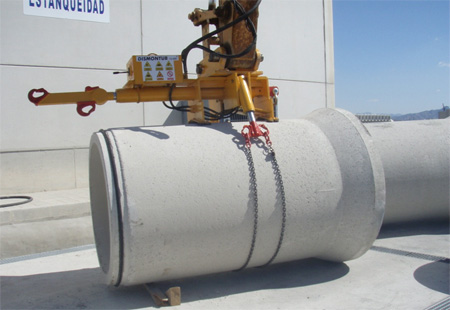

Montaje de tubo de hormigón armado de 1.200 con prototipo. (BORTUBO)

Dismontub se ideó para el montaje de tubos de fundición y teniendo un producto competitivo, insiste en su empeño de solucionar los problemas de montaje de tuberías que se plantean. Los tubos de hormigón armado se montan normalmente con una pinza, pero necesitan un empuje horizontal para ensamblarlos por lo que se tiene que utilizar una segunda máquina.

El fabricante de tubo de hormigón armado Bortubo S.A. tuvo conocimiento de este implemento y quiso conocer su utilidad. Para ello realizamos unas pruebas en su fábrica con el entonces prototipo para tubo de hormigón y la empresa quedó satisfecha con la prueba, recomendando desde entonces el uso de Dismontub para el montaje de sus tubos.

En la actualidad Dismontub es el implemento idóneo para el montaje de tuberías con junta elástica de grandes y pequeños diámetros según modelo, y todo tipo de material con que estén fabricadas. Disponemos de dos sistemas se enganche según el tipo de tubo que sea. Con solo cambiar la longitud de las eslingas montamos cualquier diámetro (para ver el funcionamiento pueden visitar www.dismontub.com y www.youtube.com (Dismontub)).

Diferentes versiones

Dismontub S.L. comercializa tres modelos, que abarcan el montaje de cualquier tipo de tuberías con junta que se fabrican en la actualidad, con mando inalámbrico.

- Dismontub 7.000 está preparado para montar tubos de fundición dúctil k-9 o de hormigón armado y de camisa de chapa desde 300 mm a 1.000 mm. Se puede montar en gran variedad de máquinas (retro- mixta, excavadoras de 7,5 a 20 t, grúas auto cargantes, grúas con sistema hidráulico auxiliar).

- Dismontub 13.400 CH-12 está preparado para montar tubos de fundición dúctil k-9 o de hormigón armado y de camisa de chapa desde 1.000 mm a 1.500 mm. Se puede montar también en gran variedad de máquinas (excavadoras de 20 a 35 t, tiende tubos, grúas o grúas autocargantes con sistema hidráulico auxiliar).

- Dismontub 13.400 CH-20 está preparado para montar tubos de fundición dúctil k-9 o de hormigón armado y de camisa de chapa desde 1.500 mm a 2.000 mm. Se puede montar en gran variedad de máquinas (excavadoras de 35 a 50 t, tiende tubos, grúas con sistema hidráulico auxiliar).

Además, tenemos en proyecto un Dismontub para mini excavadoras de 3,5 a 7 t.

Dismontub cumple las normativas europeas: 98/37/CE, UNE-EN-292 1ª y 2ª, UNE-EN-1.050.

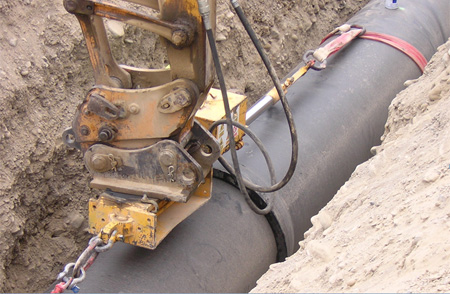

Montaje de tubo de fundición dúctil K-9 de 1.000 mm.( Orihuela).

Proyección exterior

En la situación tan complicada que está pasando el sector en nuestro país, nuestra proyección está en las exportaciones, asistiendo a ferias como la FIA de Argel 2.012, y abriendo mercados en países de Europa, África y Sudamérica.

Prueba de ello es que la fábrica de tubos de hormigón camisa de chapa Transaqua, de Portugal, ha adquirido recientemente tres unidades del Dismontub 13.400 CH-20, para el montaje de las obras que está realizando en el plan hidrológico de Portugal (Estas obras son: Ervider Bloco 2 y 3 de 10 Km. de hormigón armado camisa chapa de 1.200 y 1.600 mm; Ervider Bloco 1 de 9 Km. de hormigón armado camisa chapa de 1.200, 1.400 y 1.600 mm; y Adutor Pedrogao de 6 Km. de hormigón armado camisa chapa de 1.200 y 1.300 mm).

También la constructora argelina Amenhyd Spa, la empresa más importante en realización de obras de canalización, con sede en Argel y con más de 1.800 empleados, ha adquirido tres Dismontub 13.400 CH-20, dos Dismontub 13.400 CH-12 y uno del Dismontub 7.000, para la realización de varias obras en el plan hidrológico de Argelia (4 km de tubería de hormigón armado camisa de chapa de 2.000 mm en el canal de Sig; 10 km de tubería de hormigón armado camisa chapa de 1.000 a 1.600 mm en Coolo; y 28 km de tubería de hormigón armado camisa chapa de 800 a 1.500 mm en Buoira).

Además, tenemos varios proyectos en Uruguay y Panamá para la venta de dos Dismontub 13.400 CH-20 respectivamente.
